我按照原本的順序下去接，白 藍 黃 黑 無法切小夜燈 很多燈都不會亮 只會亮一顆

後來我把顏色一樣的接在一起 還是無法切小夜燈 很多燈都不會亮 能亮兩顆

以下網址寫得蠻清楚喔，提供參考：
http://hw4480.pixnet.net/blog/post/369075274-%E5%9B%9B%E6%AE%B5%E9%9B%BB%E5%AD%90%E9%96%8B%E9%97%9C%E5%85%A8%E4%BA%AE%E4%B8%8D%E9%87%8D%E8%A4%87%E7%9A%84%E6%8E%A5%E7%B7%9A%E5%9C%96

avatar2005 發表於 2018-1-10 16:31
以下網址寫得蠻清楚喔，提供參考：
http://hw4480.pixnet.net/blog/post/369075274-%E5%9B%9B%E6%AE%B5%E9% ...

謝謝你喔~那文章我看過了~看不懂{:4_161:}

換一個比較快 這種LED現在都很便宜了

看起來這個4段電子控制開關是可以控制3個不同的燈泡。如果你按照包裝上的綫路接法，我猜想第1段就是第一個燈亮，第2段就是第二個燈亮，第3段就是第三個燈亮，第4段就是全部切掉了。

你最大的問題在於你直接把這個電子控制開關接上插頭，插入插座了。這樣子就沒有辦法進行不同段數的切換。你應該要把這個電子控制開關接上一個普通的電燈按鈕開關。按1下就是第1段，連續按2下就是第2段，以此類推。

你先試試看再説了。如果你要有不同的控制方式（例如3個燈全部亮）也可以自行嘗試變更接綫方式。

每一個燈都會有2條線，其中的1條會拉出共同接到你電子開關的黑線，

你找一下，原先應該會有和黑色線接在一起的一把線；

剩下每個燈的另1條線，就依你需要的方式分別去接電子開關的白、藍、黃線。

風呂Harry 發表於 2018-1-11 20:45
看起來這個4段電子控制開關是可以控制3個不同的燈泡。如果你按照包裝上的綫路接法，我猜想第1段就是第一個 ...

接上插頭是為了要測試 燈亮

插頭跟牆壁的電燈按鈕一樣能切耶@_@"

我目前的接法

第一段 中間亮一個燈

第二段 中間電燈閃一下就熄掉了 沒有亮

第三段 中間跟左邊 亮 兩個燈

第四段 左邊 亮一個燈

小夜燈完全不會亮{:4_161:}

gtr26740061 發表於 2018-1-12 07:48
接上插頭是為了要測試 燈亮

插頭跟牆壁的電燈按鈕一樣能切耶@_@"

看了你的接綫，你要確定三個燈的黑色地綫是否全部都接到第4個點上面了。我只有看到你接了1條黑色的綫到第4點。

網路上的圖示：

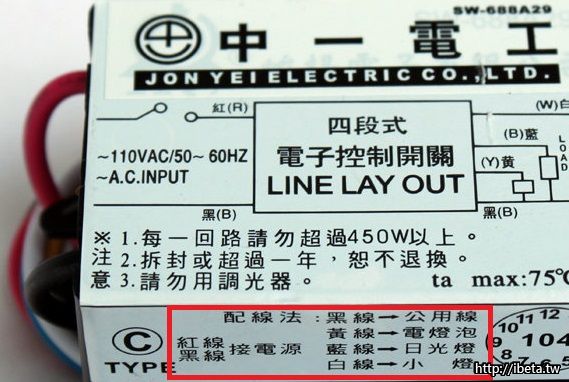

控制器的側面有接線圖…小夜燈就接小燈那條線…

gtr26740061 發表於 2018-1-12 07:48
接上插頭是為了要測試 燈亮

插頭跟牆壁的電燈按鈕一樣能切耶@_@"

你不是在 01 上已發問了？ 那兒的接線還沒辦法解決你的問題哦！

還有你的燈具確定是好的嗎？ 你要不要把 110v 分別連接 4 個組去看看！ 有可能你的燈是有問題的！

有的小燈是

火線__ 燈1__ 燈2__ 燈3........ 燈n __ 水線

所以只要中間任何一個燈或線斷了！ 那燈是不會亮的！ 尤其你提到的是 小夜燈 這一種像 「神明燈」的內部就是靠 「鎢絲」 道通發光！ 沒有規定一定一路上只能連接一組！ 多組只會降低「亮度」！
