搭天幕沒幫手,炊事帳扛不動!
便利的車邊帳,首推FIAMMA。但除非車頂夠長,能裝3米寬以上規格,不然遮蔽面積不切實用,也只是個裝飾品!
圖一個,收納小、遮烈日、擋豪雨、抗強風,又能單人快速搭建與撤離的邊帳。
市售的無一滿意,只好自己糊一個!
概略的結構已存在腦中數年,但苦尋無強度足、易購得合宜的材料,直到有回騎單車穿越學府路某涵洞,在柑園小路上瞧見家鋁擠型廠,且肯零售小量合宜鋁材,終將腦中藍圖實踐!

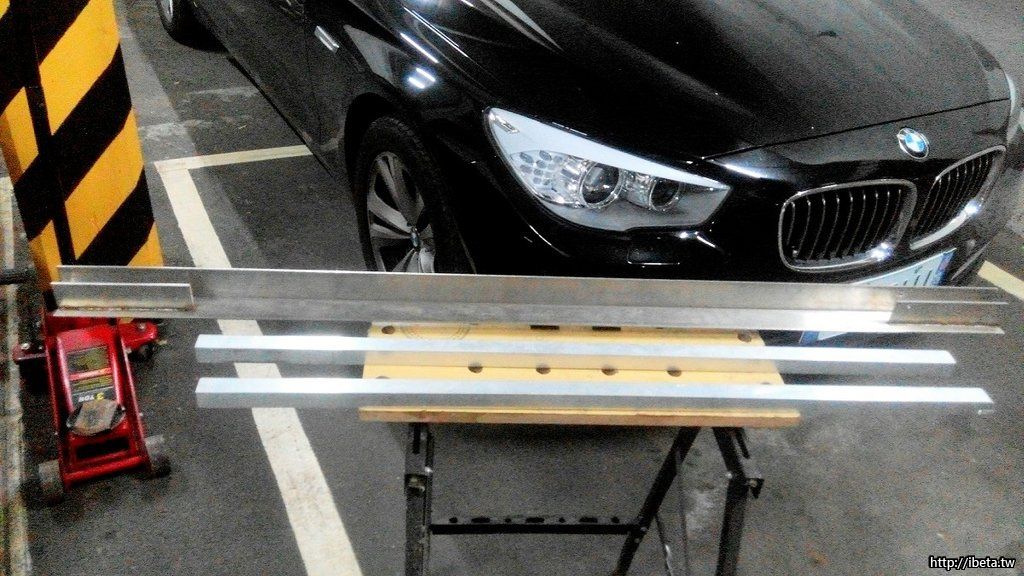

3mm厚方口鋁材,與3mm厚不鏽鋼L型鋼骨
欲打造的是:
收折後僅1米餘長。
展翼後帳寬3米寬,長度不限。
(目前建置使用是3米寬 X 5米長)

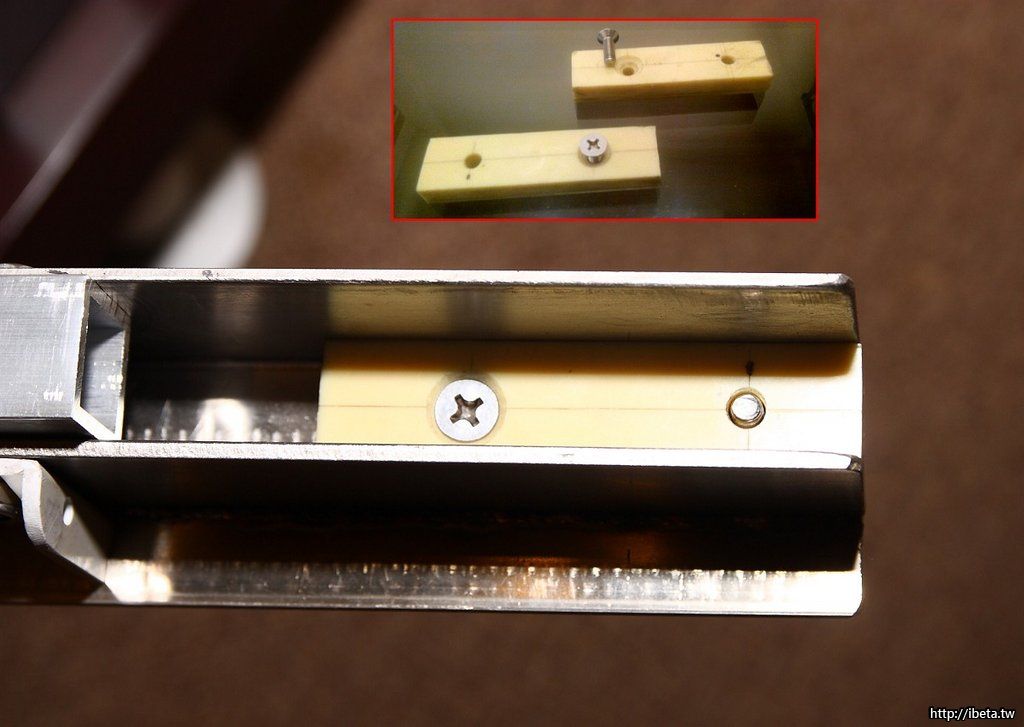

一些小零件,均手工磨制打造

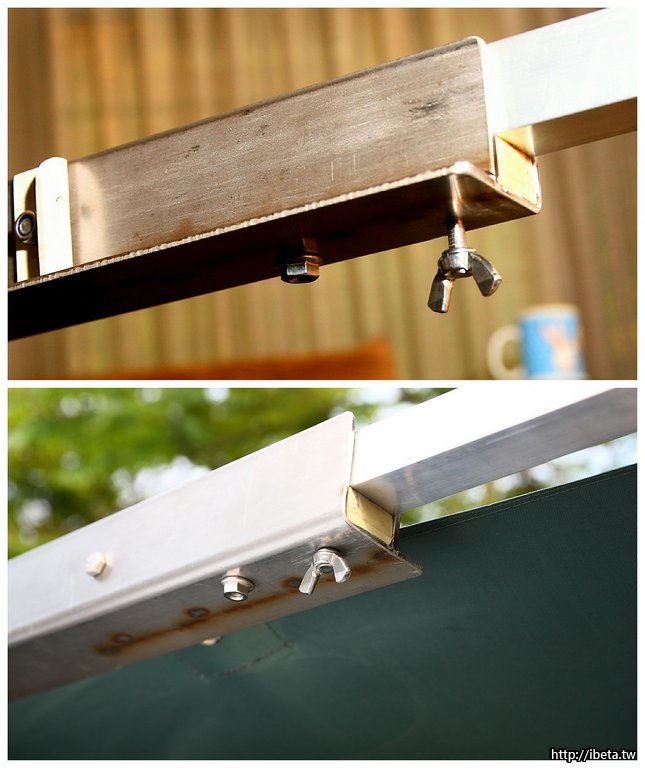

展翼鎖定機構,採童年時的印象『木窗上的鎖栓』。
將蝴蝶螺絲,手工磨除頸部螺紋即成。

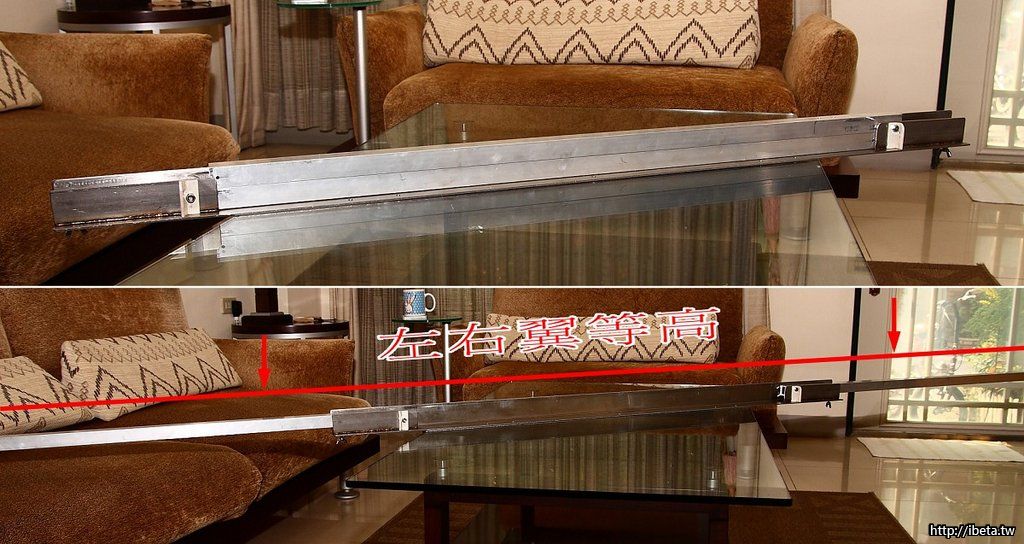

三折架構,利用『偏心軸』的規劃,使收折時呈交疊狀,但展翼時左右翼均在同一水平線。

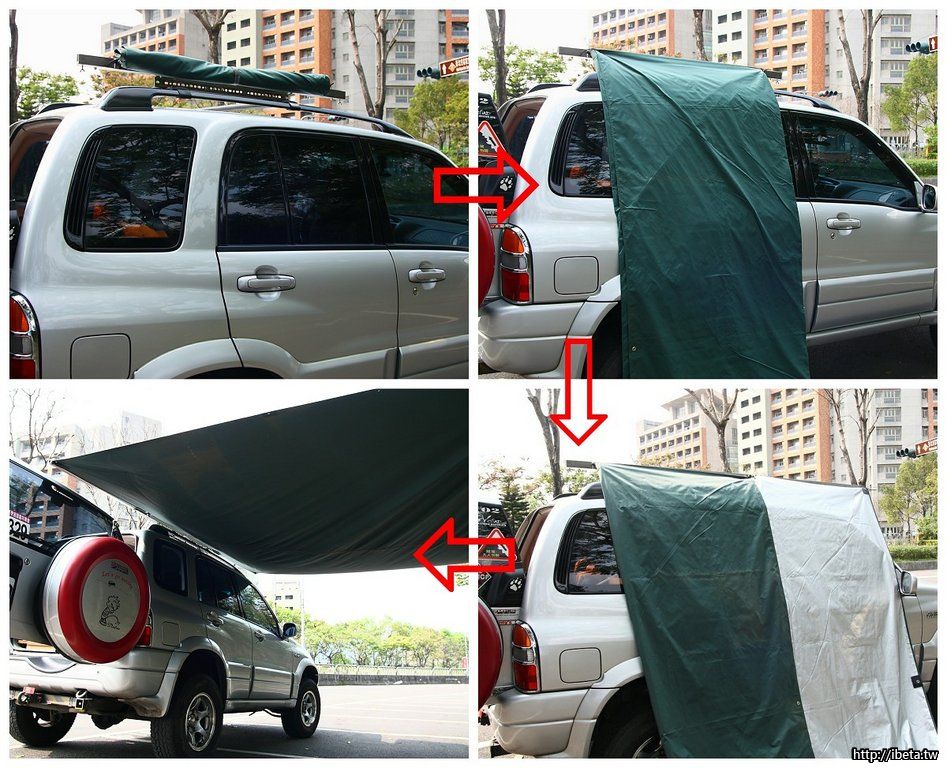

天幕常態固置於三折機構上,搭建時展翼即達3米寬。
撤離收納時,折翼亦自動呈1米幅寬,一個人很容易快速從末端捲折。

搭建及撤離有多方便迅速,請參下面影片。
影片前段採雙營柱倒L型搭建,有利於東西向遮陽。
後段為單營注倒V型搭建,在強風豪雨時,低風阻且洩水性甚佳。
