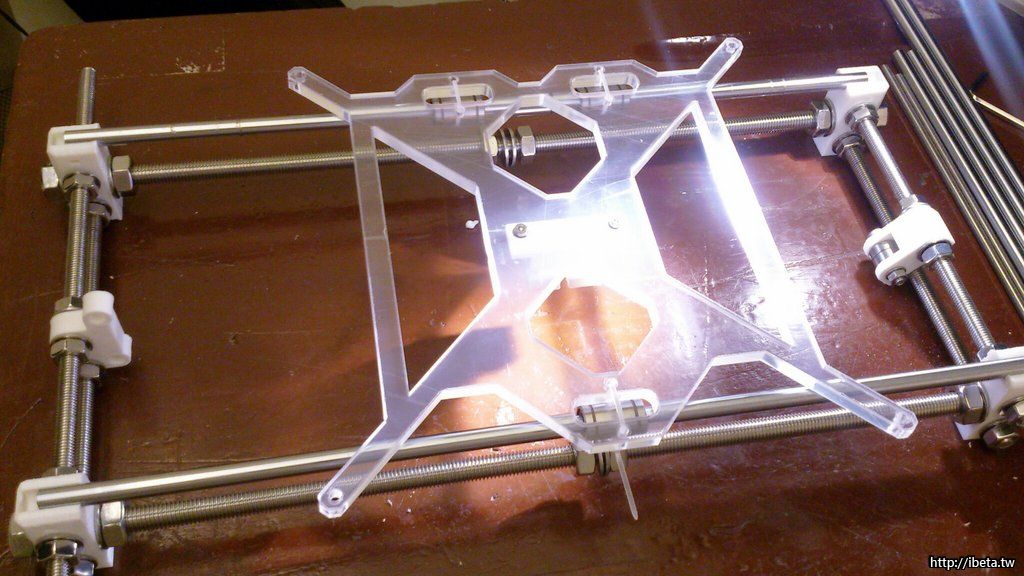

首先要裝的是加熱底板 , 我們先看看最後裝上去的圖片是這樣的:
所以會用這些零件 :
M8-350mm滑桿 * 2
LM8UU 軸承 * 3
y-belt-holder列印件 * 1
M3 自鎖緊螺帽 * 2
M3-16mm 螺釘&墊片 * 2
壓克力底板*1
束帶

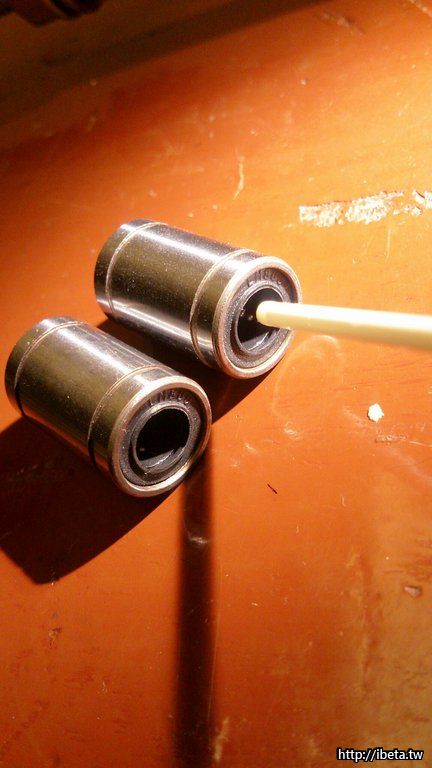

1. 一樣先在軸承內點ㄧ些黃油 , 接著就把它們套進滑桿 , ㄧ根一個 , 另一根兩個
2. y-corners的凹槽比滑桿要稍微小一點 , 所以是要用力把滑桿壓下去 , 很小心的施力 , 深怕把滑桿弄彎曲了 , 否則會影響日後列印品質

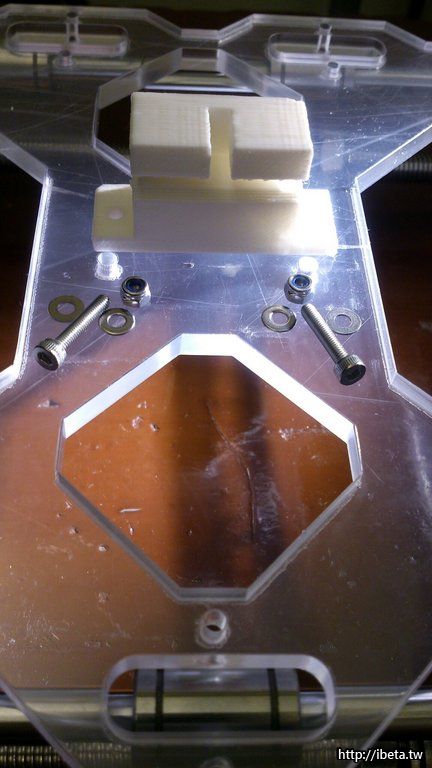

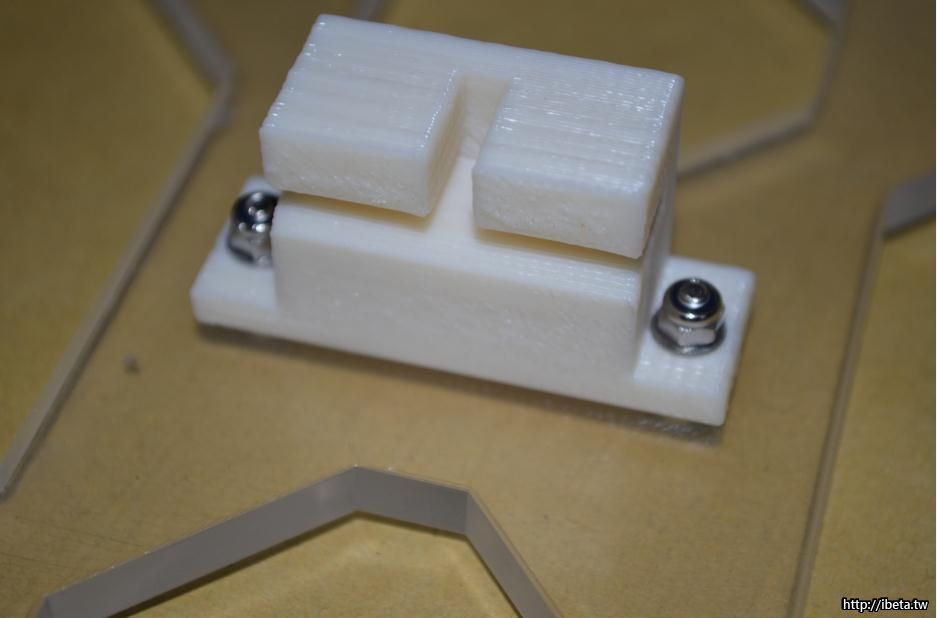

3.準備把y-belt-holder鎖到底板上
4. 這一面是在下面

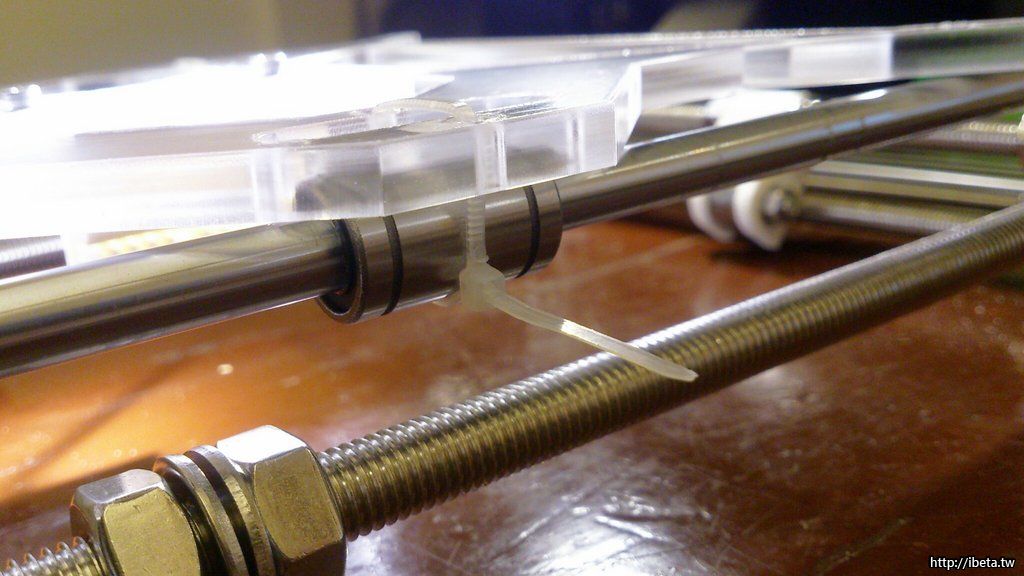

5.最後就用束帶固定底盤
接下來要裝的是X軸
需要的零件是:
x-end-motor * 1
x-end-idler * 1
x-carriage * 1
LM8UU軸承* 7
M8-370mm滑桿 * 2
M5螺帽
束帶

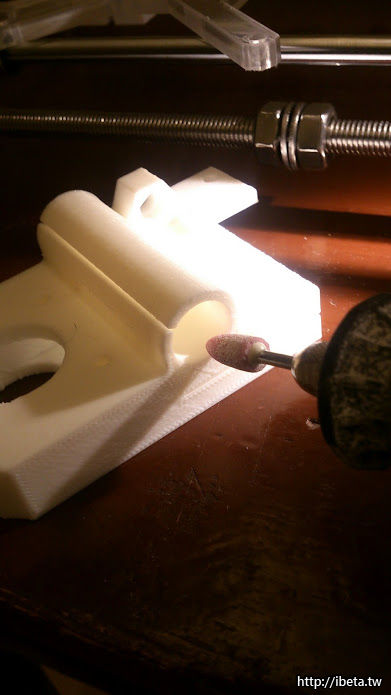

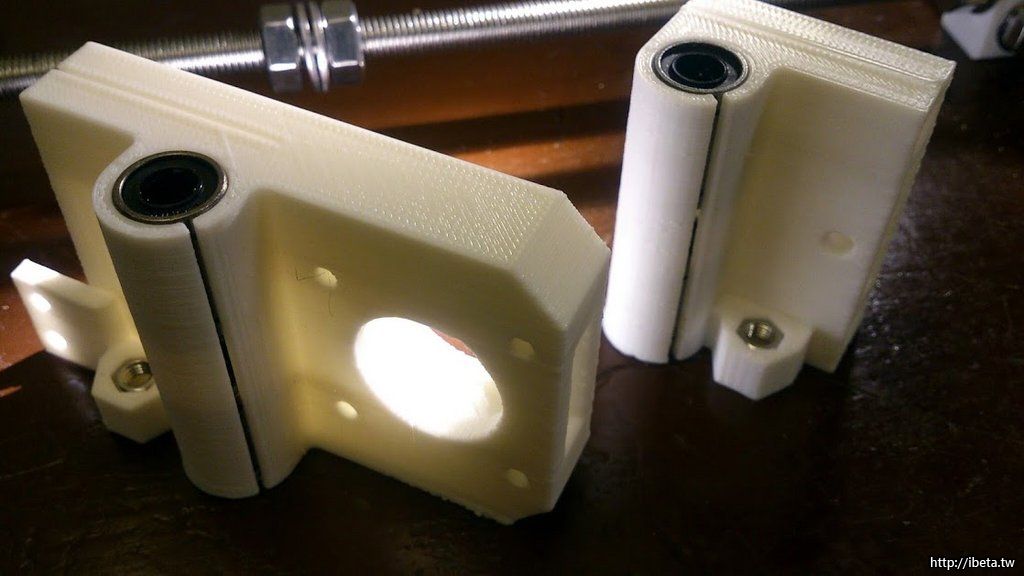

1. 先要把LM8UU軸承塞進這個洞裡時 , 發現很難塞 , 稍微把洞口打磨了一下之後 , 就塞進去了

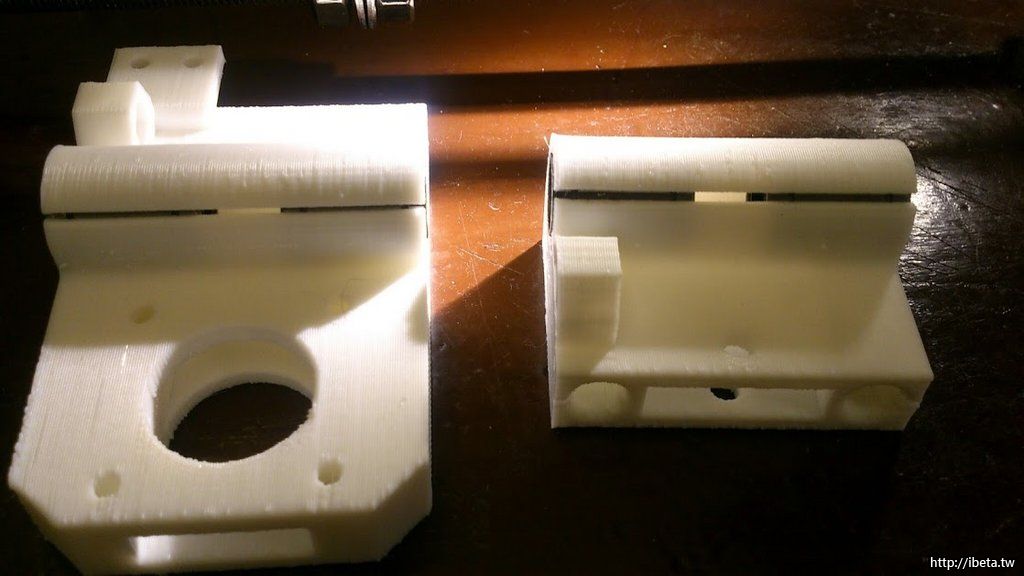

兩個列印件要各塞四個軸承 , 最後就像這樣
再來拿兩個M5螺帽塞進去洞裡 , 還滿緊的

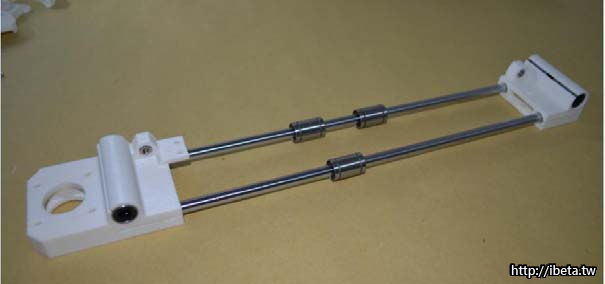

2.把LM8UU軸承都點了黃油之後 , 分別套進M8-370mm滑桿 , 再把滑桿插進兩個x-end裡 , 最後就是這樣

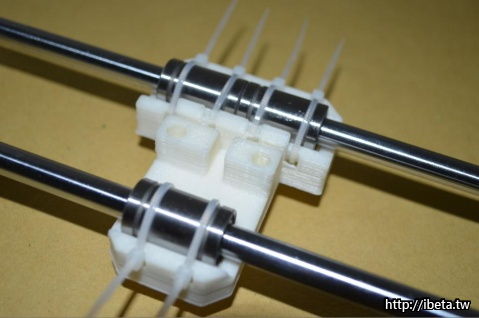

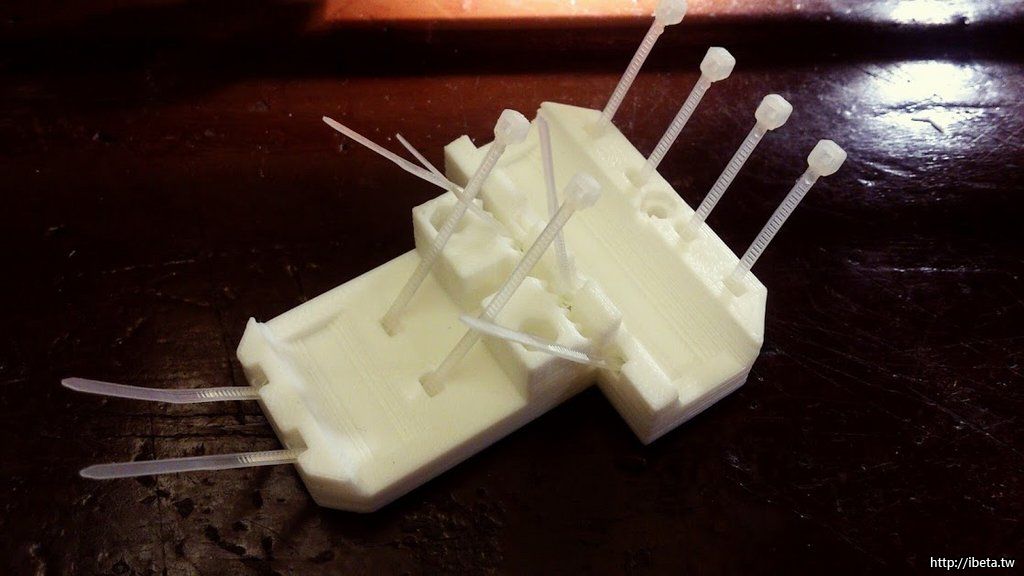

3.再來是拿出x-carriage , 然後先把束帶都穿好
把前面做好的X軸像這樣固定上去

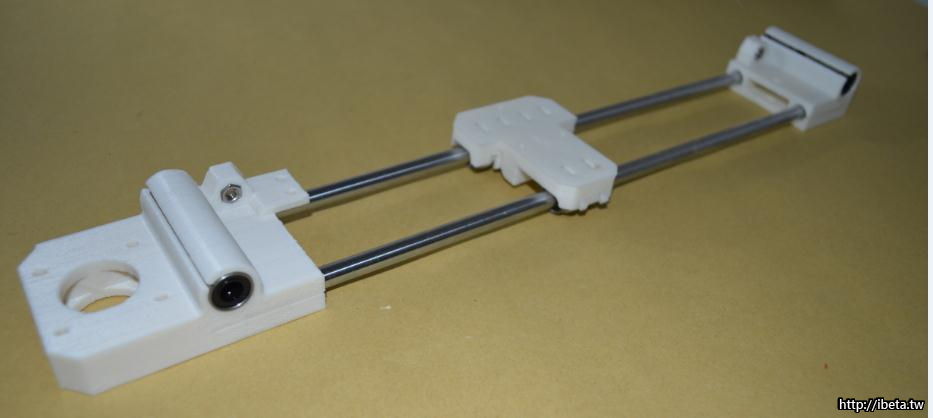

最後的成品就是這樣囉 , 這就是X軸了
今日再趕ㄧ個進度就是把框都組起來~~~後來發現很後悔 , 沒想到這個框還滿難組的 , 過程就是瘋狂不斷的掉螺帽 , 找螺帽 , 撿螺帽.....
1.首先把壓克力板都拿出來擺好 , 就是要組成這樣 , 這邊全都是用M3-25mm 螺钉 , M3螺帽跟墊片

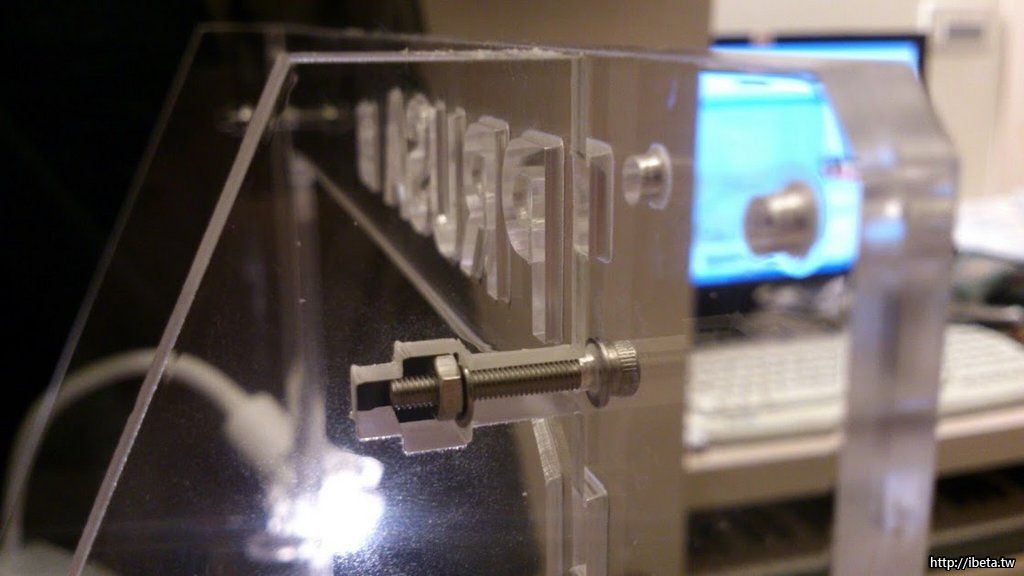

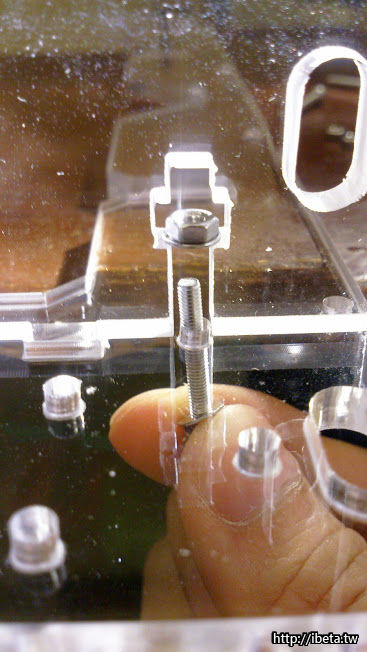

2.固定方式是用這樣把它鎖起來 , 看起來很簡單 , 實際上一手要扶著螺帽 , 剩下一手要拿著螺釘穿過去 , 滿困難的.....
後來想到的方式是把它躺平以後 , 螺帽跟墊片先放在上面 , 再從下方小心翼翼的穿上去

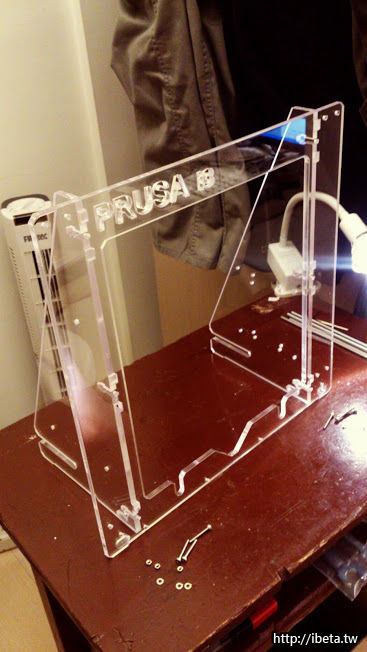

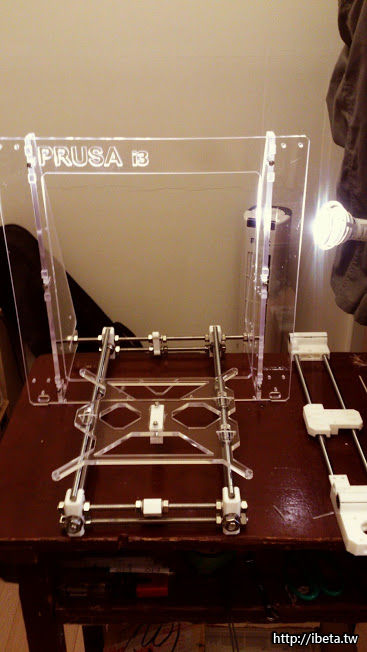

3.把框組好了 , 然後就把整個底板跟框組合起來 , 過程忘了拍照 , 反正就是一直鎖 , 一直鎖 , 一直鎖 , 最後終於有一個樣子出來了.....
今天就到這裡吧.......待續...........
