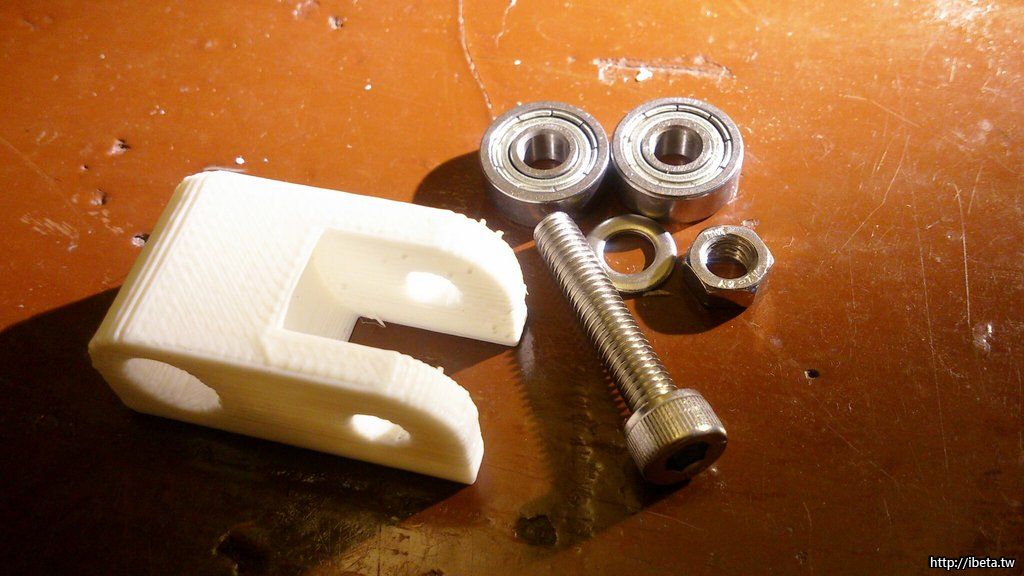

1. 取出 Y_Idler列印件*1 , 605zz 軸承*2，M5-25mm螺釘*1，M5 螺帽和墊片各 1 個

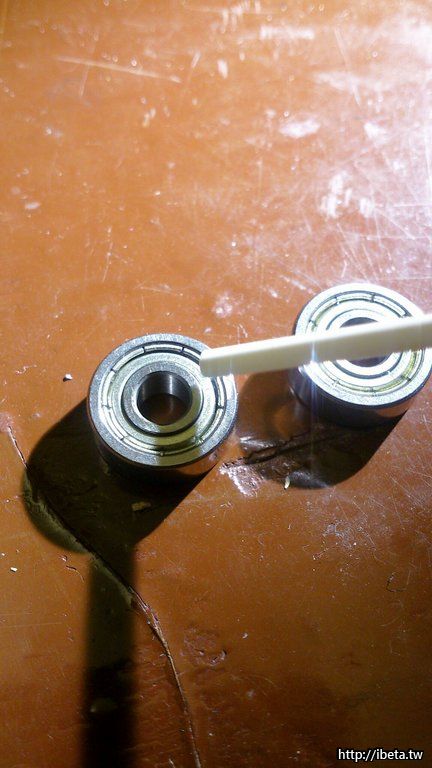

2. 在605zz軸承內點入少許黃油

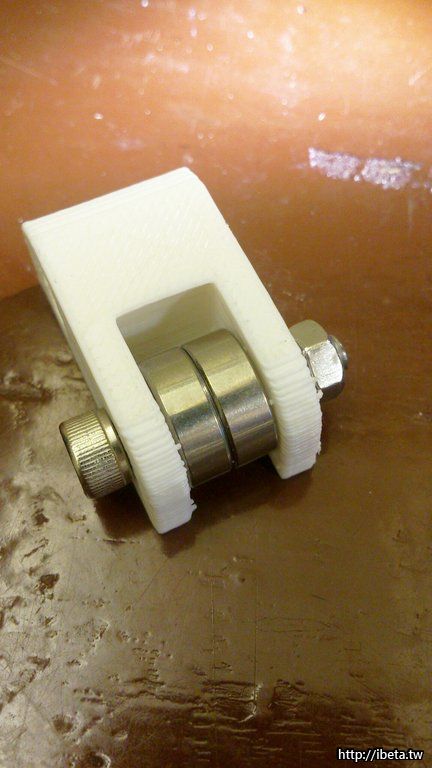

組裝完成如圖 , 注意螺帽勿鎖太緊 , 以免軸承卡死

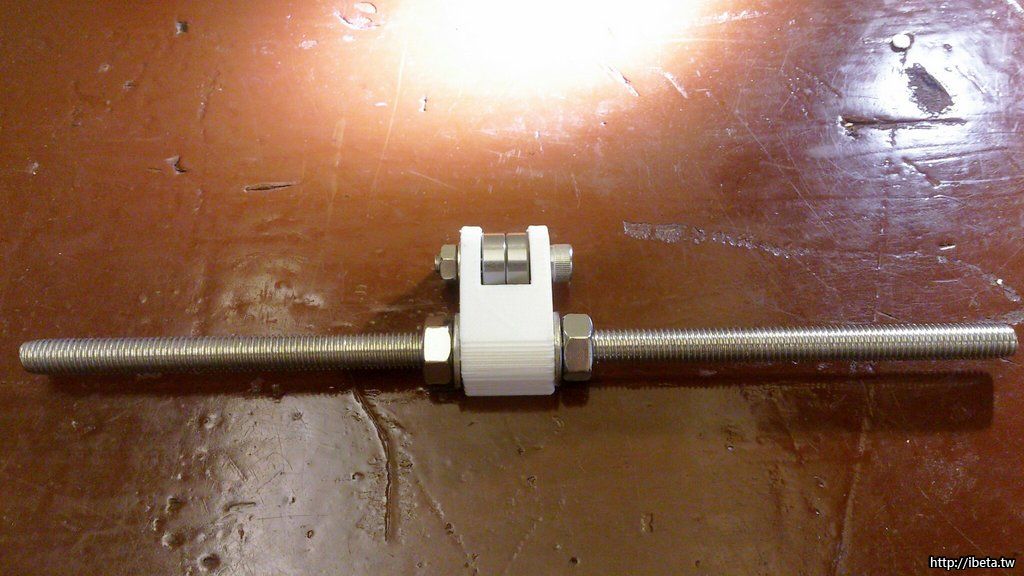

3. 取出 M5-205mm螺桿*1 , M8 螺帽和墊片*2 , 將Y_Idler套上螺桿 (螺帽勿鎖緊)

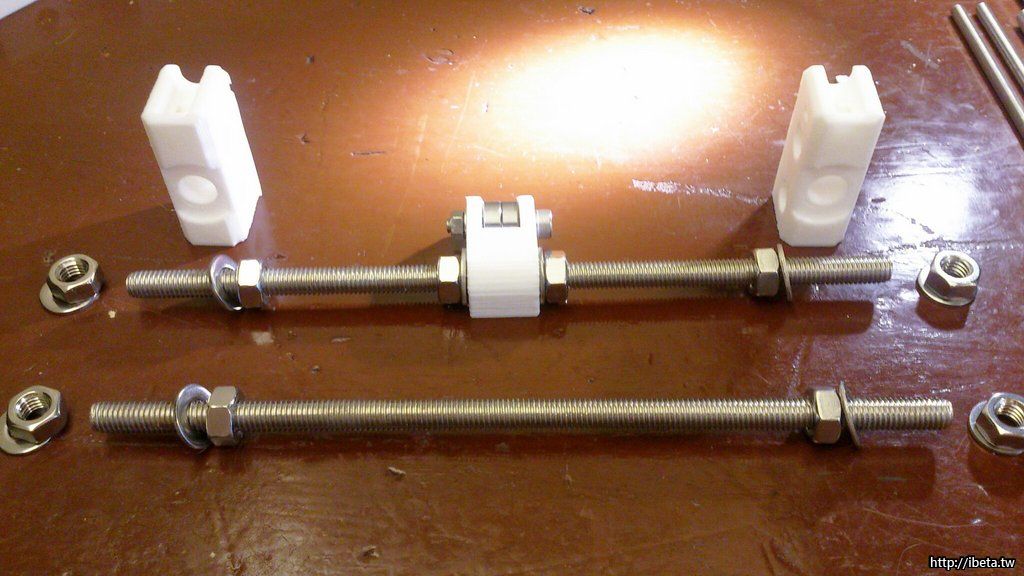

4. 取出 M5-205mm螺桿*1 , y-corners列印件*2 , M8 螺帽和墊片*數個 (總之一個螺帽就配一個墊片)

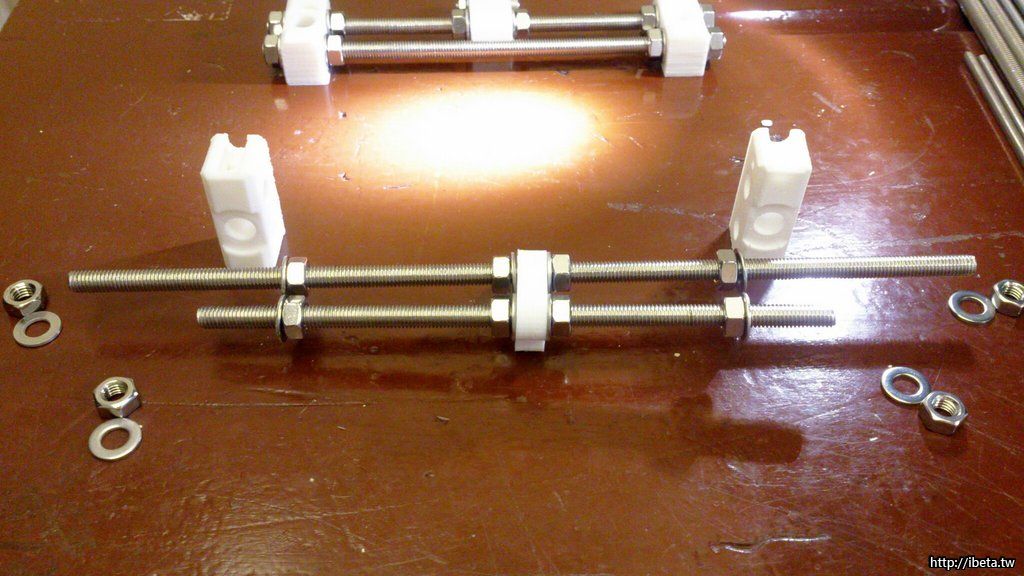

a. 先把位置擺好 , 等一下要鎖的時候 , 才不會順序錯亂 , 尤其是螺帽跟墊片 , 誰先進去誰後進去 , 先想清楚再動作

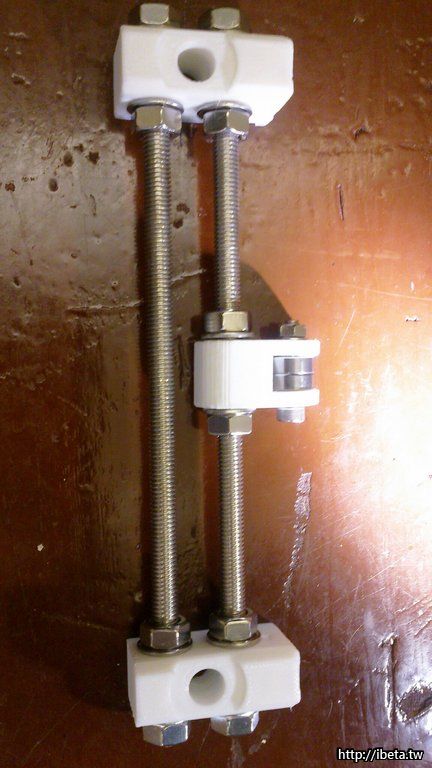

b. 我的順序是兩根一起鎖 , 先鎖ㄧ邊的y-corners , 再裝另一邊的y-corners , 成品如圖
5. 取出 y-motor * 1 , M5-205mm螺桿*1 , M5-310mm螺桿*1 , 先把兩支都套進去
6.取出y-corners列印件*2 , M8 螺帽和墊片*數個 , 一樣先把位置擺好 , 成品忘了拍照
7.M10-380mm螺桿 * 2 , 對應的M10螺帽和墊片*數個 , 擺好位置

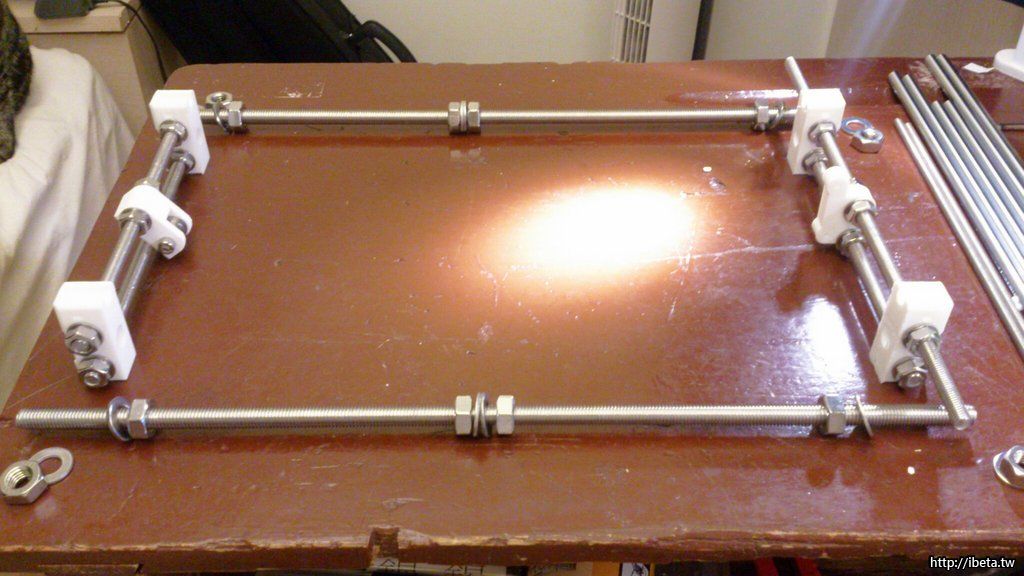

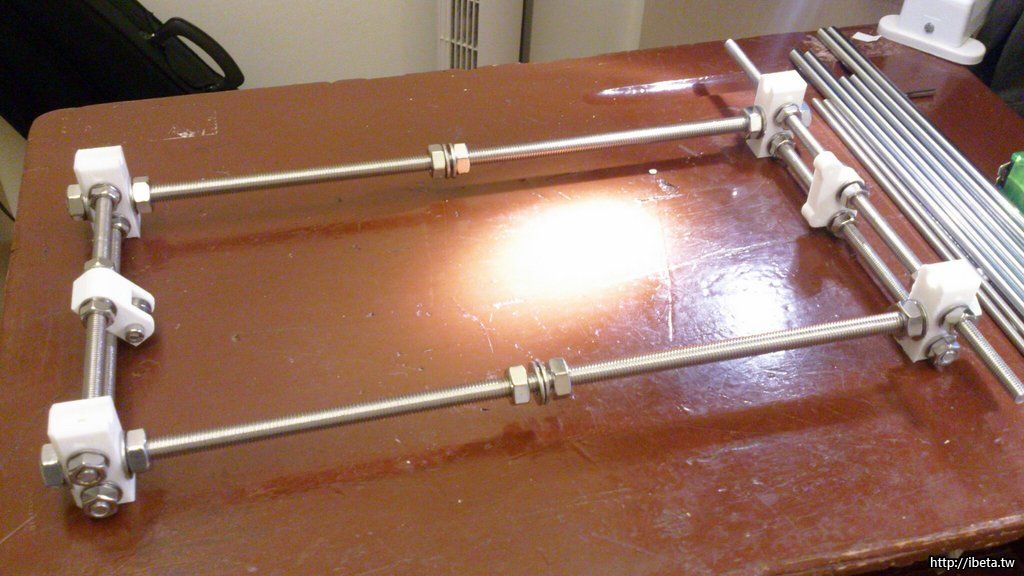

總之最後的底盤就是這樣
今天先寫到這裡 , 要去看足球
待續......
