剛收到零件時 , 看到一堆東西 , 會感到茫然 , 不知所措 , 想要放棄.....
所幸我不急著組裝 , 反正就是: 面對它 , 認識它 , 分類它

預先買了一個超大的零件盒 (可以調整格子大小的)
先從最雜亂的五金零件開始 , 一樣ㄧ樣的分類到零件盒裡 , 並且貼上名稱標籤
ㄧ方面認識零件 , 另一方面也清點一下數量有沒有錯誤

分類好了就會感到心裡踏實很多 , 再次相信自己有能力把它組裝起來~~~

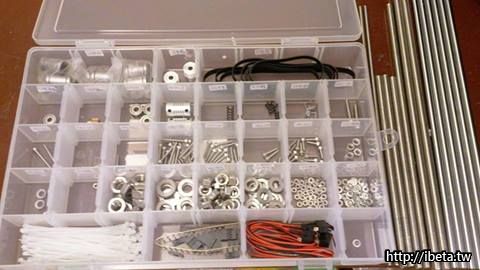

上面這張照片內的零件如下:

2GT 同步輪 * 2
2GT 同步帶 * 2
5mm-5mm 彈性聯軸器 * 2
直線軸承 * 10
605ZZ 軸承 * 3
U 型導輪 * 1
進料齒輪 * 1
壓力彈簧 * 5（4 小 1 大）
同步帶鎖緊彈簧 * 2
螺杆
M10-380mm * 2
M8-205mm * 3
M8-310mm * 1
M5-300mm * 2
滑杆導軌
M8-370mm * 2
M8-350mm * 2
M8-320mm * 2
螺帽 , 墊片 , 螺釘
M10 螺帽 * 12
M8 螺帽 * 26
M5 螺帽 * 4
M3 螺帽 * 34
M3 自鎖緊螺帽 * 2
M10 墊片 * 12
M8 墊片 * 26
M5 墊片 * 6
M3 墊片 * 55
M5-25mm 螺釘 * 2
M3-40mm 螺釘 * 2
M3-30mm 螺釘 * 2
M3-25mm 螺釘 * 19
M3-16mm 螺釘 * 14
M3-14mm 螺釘 * 6
M3-12mm 螺釘 * 1
M3-10mm 螺釘 * 17
束線帶 * 數條
杜邦接頭 * 數個
End Stop開關 * 3

除此以外 , 還有下面這些比較大的零件 , 比較好認 , 就不用再特別標示了

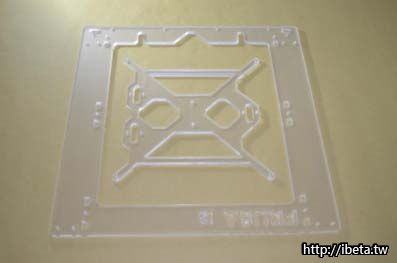

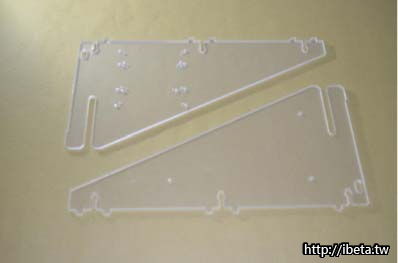

壓克力件:

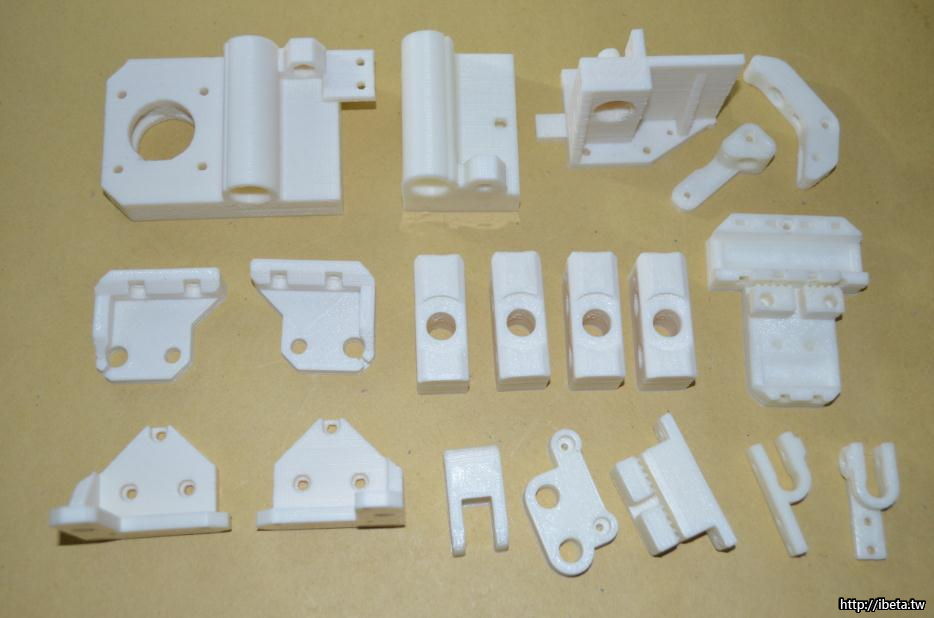

塑料件:

電子元件:

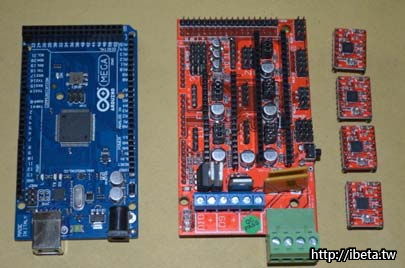

Arduino 2560 * 1 , RAMPS1.4 * 1 , A4988 驅動模組 * 4

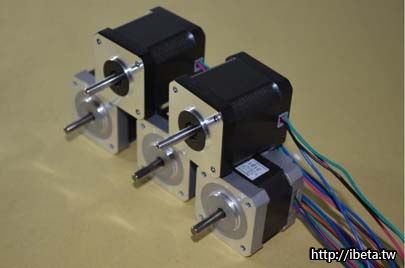

42 步進馬達 * 5（2 長 3 短）

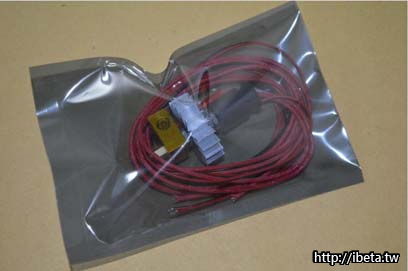

J-head噴頭 * 1

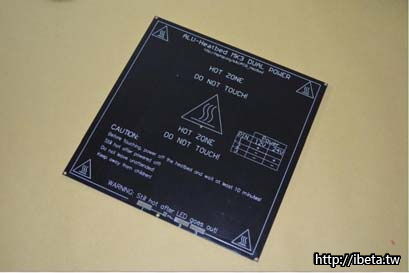

MK3 熱床 * 1

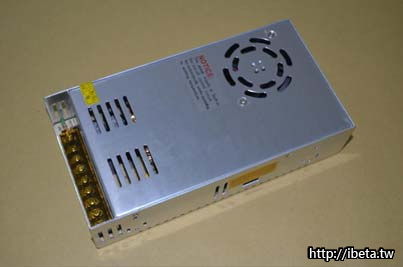

電源 * 1（12V * 30A）


以上 , 認識各部位零件就到此結束了~~~
待續.......................................
